Easy5509開發板大量到貨！

特別說明：我們的開發板都不包括仿真器，要想學習好DSP需要購買一個仿真器！
買Easy5509開發板，加400元就送Study-USB-S普及版 USB口仿真器

Easy5509技術交流群：9712194
Easy5509技術交流論壇：->點擊進入

注意：

1、現在購買贈送CPLD代碼！這是其他廠家不提供的！
2、現在購買贈送Protel99se格式，DXP格式原理圖！這更是其他廠家不提供的！

1.1 產品簡介

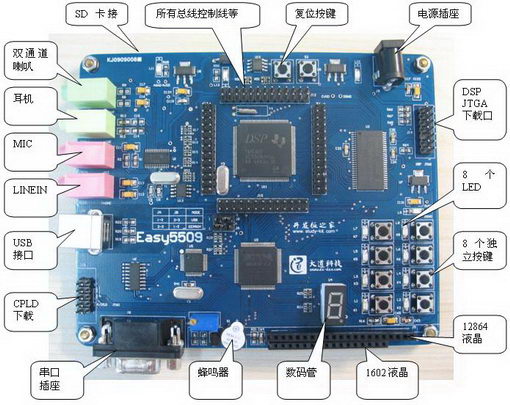

Easy5509開發板是一套基于TMS320VC5509A DSP 的學習和二次開發平臺。

1、提供了30多個實驗項目，同時提供完整的原理圖、代碼和常用的外圍接口，完全可以作為個人、公司、高校和研究所的初學者學習和教學的工具。

2、同時，引出DSP所有的控制信號，可以作為二次開發的開發平臺。

3、充分考慮了EMC,EMI以及散熱、安裝方面的因素，最大可能的引出了所有接口。
4、價格十分低廉，特別適合學生學習使用。

1.2 系統資源

· DSP處理器TMS320VC5509A，16位數據總線，最高工作頻率200M；

· 片內內置128K * 16位 SRAM；

· 片內內置 32K * 16位雙通道RAM；

· 片內內置 96K * 16位單通道RAM；

· 片內內置 32K * 16位 ROM；

· 擴展 4M * 16位同步動態SDRAM，HY57V641620；

· 擴展 512Kb EEPROM，AT25F1024N，可通過SPI bootlodaer燒寫程序，不提供代碼；

· CPLD 使用EPM240T100C5，提供下載接口，用戶可以編寫自己的代碼；
· 提供RTC單元；

· 提供1個8段數碼管；

· 提供8個LED發光管，方便狀態指示；

· 提供8個獨立按鍵；
· 提供1個蜂鳴器；

· 專用復位芯片MAX706R，保證可靠復位，有獨立復位按鈕，可手工復位；

· 提供1路RS-232接口，可連接PC進行實驗；

·         提供雙通道10位AD輸入接口；
·         支持SD卡；
·         支持USB2.0 FullSpeed接口；
·         支持雙聲道喇叭輸出；
·         支持耳機輸出；
·         支持MIC輸入；
·         支持LINEIN輸入；

· 提供12864中文圖形液晶接口；

· 提供1602字符液晶接口；

· 外擴多達5路的可屏蔽中斷源輸入接口；

· DMA、EHPI、Mcbsp、數據線，地址線等120pin引腳全部引出，方便用戶擴展開發；

· 提供+5V、3.3V、3.3VA、1.8V、GND、GNDF等電源測試點；

· 供電直接由外部穩壓電源來提供，更加穩定可靠，USB沒有供電功能；

· 提供四個固定孔，方便用戶安裝固定；

· 物理尺寸：13.5 * 11 cm；

· 采用2層板工藝設計，全機器貼片工藝焊接，性能可靠穩定；

1.3 擴展接口

· DSP總線、DMA、EHPI、Mcbsp等所有功能引腳引出，4個30針的插座，管腳間距2.54mm，用
戶可以擴展使用；

· 符合IEEE 1149.1標準的DSP JTAG接口，IDC14，管腳間距2.54mm，可以配合市面上所有標

準JTAG接口仿真器使用；

· 12864中文圖形液晶接口引出，20p孔座，管腳間距2.54mm；

· 1602字符液晶接口引出，16p孔座，管腳間距2.54mm；

· CPLD的標準JTAG接口，IDC10插座，管腳間距2.54mm，可下載自己編寫的CPLD代碼；

·         1路RS-232標準DB9孔式接口插座，1路RS-232接口SIP3插座引出；
·         1路USB DEVICE B型接口標準插座；
·         1路音頻喇叭T輸出接口；
·         1路音頻耳機輸出接口；
·         1路MIC輸入接口；
·         1路LINEIN輸入接口；

· DC 5V外部電源輸入接口；

1.4 代碼及實驗項目

以下程序基于CCS3.3實現，CPLD代碼為VHDL語言，基于QuartusII 6.0。

· 基本實驗

實驗1． XF控制實驗；

實驗2．定時器實驗；

實驗3． RTC實驗；

實驗4．外部中斷實驗；

實驗5． GPIO控制實驗；

實驗6．看門狗實驗；

實驗7． AD實驗；

實驗8． USB接口實驗；

實驗9． SPI bootloader實驗;

實驗10．音頻Codec實驗；

實驗11．1602字符液晶顯示實驗;

實驗12．12864圖形液晶顯示實驗；

實驗13．SD卡讀寫實驗；

實驗14．SDRAM讀寫實驗；

實驗15．USB直接下載程序；

實驗16．LED燈實驗；

實驗17．串口通訊實驗；

實驗18．數碼管顯示實驗；

實驗19．按鍵實驗；

實驗20．蜂鳴器控制實驗；

· 算法實驗

實驗21．Reverse實驗；

實驗22．Enhance實驗；
實驗23．FFT實驗；

實驗24．FIR實驗；

實驗25．FIRLMS實驗；
實驗26．IIR實驗；

· BIOS實驗

實驗50．CLK實驗；

實驗51．HELLO實驗；
實驗52．Mailbox實驗；

實驗53．Mutex實驗；

實驗54．queue實驗；
實驗55．semaphore實驗；

實驗56．swi實驗；
實驗57．task實驗；

· 擴展實驗

實驗27．音頻輸入輸出聯合實驗；
實驗28．CPLD燒寫實驗；

1.5 相關資料

1．完整的原理圖（Protel99格式，DXP格式和PDF格式），快速掌握多項實用接口的應用；

2．實驗提供C語言源代碼，均有詳細中文注釋；

3．在線燒寫EEPROM的方法與工具，用以固化用戶自己的程序；

4．官方手冊：5509 DSP相關官方資料，包括Applications Notes，CCS，dsplib_2.40.00等；

5．開發文檔：提供DSP相關開發文檔，包括CCS教程，TMS320VC5509A USB文檔集等；

6．數據手冊：提供開發板上全部芯片的芯片資料；

7．送原版TI DSP開發環境CCS3.3；

8．送Quartus II 6.0開發環境；

9．贈送Acrobat reader、Keil C、Bushound USB總線監聽軟件、Sscom串口調試助手等調試工具；

10．贈送Altera下載線原理圖；
11．贈送液晶字模軟件；

12．贈送TCP/IP協議卷：卷1～3；

13．贈送USB規范文檔；

14．贈送CAN2.0規范文檔；

15．贈送FAT16、FAT32系統說明文檔；

16．贈送 TI 全系列芯片封裝庫；

17．用戶手冊：非常詳細，包含安裝步驟，硬件資源，電路分析、代碼說明等；
18．提供Easy5509主要接插件位置的PCB圖，方便用戶擴展；
19．提供Easy5509開發板所有元器件封裝庫！

以上贈送資料僅供學習用，請勿用于商業用途，商用請購買正版！

160頁的用戶手冊，非常詳盡，簡單易懂，非常適合初學者學習和作為客戶二次開發平臺！

    目    錄

1．產品概述    4
    1.1 產品簡介    4
    1.2 系統資源    6
    1.3 擴展接口    7
    1.4 代碼及實驗項目    7
    1.5 相關資料    9
    1.6 裝箱清單    10
    1.7其他可選配件    10
2．學習之前的準備工作    11
    2.1 硬件準備    11
    2.2 軟件準備    12
    2.3 元件布局圖    14
    2.4 跳線說明    14
    2.5 連接器說明    15
    2.6 硬件資源說明    16
3．軟件安裝及設置    19
    3.1 安裝步驟簡述    19
    3.2 CCS的安裝    19
    3.3 安裝仿真器驅動    19
    3.4 CCS的設置    20
    3.5 CCS軟件簡介    24
    3.6 CPLD軟件的安裝(QUARTUSII)    30
4．硬件電路講解    47
    4.1 供電復位電路    47
    4.2 時鐘振蕩電路    48
    4.3 峰鳴器控制電路    49
    4.4 JTAG接口電路    49
    4.5 外擴存儲SDRAM電路    50
    4.6 DSP引腳擴展    51
    4.7 DSP BOOTLOADER模式電路    52
    4.8 SD卡接口電路    53
    4.9 走馬燈與按鍵電路    54
    4.10 UART串口通訊電路    55
    4.11 數碼管控制電路    56
    4.12 IIC-EEPROM電路    57
    4.13 12864圖形LCD驅動電路    57
    4.14 1602液晶驅動電路    58
    4.15 音頻控制電路    59
    4.16 外部中斷控制電路    60
    4.17 USB 控制電路    60
    4.18 CPLD電路    61
5．軟件實驗講解    62
    5.1 XP控制實驗    62
    5.2 定時器實驗    63
    5.3 RTC實驗    65
    5.4 外部中斷實驗    66
    5.5 GPIO控制實驗    68
    5.6 看門狗實驗    69
    5.7 AD讀寫實驗    71
    5.8 USB接口實驗    74
    5.9 SPI BOOTLOADER實驗    79
    5.10 音頻CODEC輸出實驗    82
    5.11 1602字符液晶顯示實驗    84
    5.12 12864圖形液晶顯示實驗    86
    5.13 SD卡讀寫實驗    88
    5.14 SDRAM讀寫實驗    91
    5.15 USB BOOTLOADER實驗    93
    5.16 LED燈實驗    97
    5.17 串口通信實驗    99
    5.18 數碼管顯示實驗    101
    5.19 按鍵實驗    103
    5.20 蜂鳴器實驗    104
    5.21 音頻輸入輸出實驗    106
    5.22 圖像REVERSE實驗    107
    5.23 圖像ENHANCE實驗    114
    5.24 FFT實驗    118
    5.25 FIR實驗    122
    5.26 FIRLMS實驗    126
    5.27 IIR實驗    129
    5.28 BIOS_HELLO實驗    133
    5.29 BIOS_CLK實驗    136
    5.30 BIOS_MAILBOX實驗    138
    5.31 BIOS_MUTEX實驗    141
    5.32 BIOS_QUEUE實驗    144
    5.33 BIOS_SEMAPHORE實驗    146
    5.34 BIOS_SWI實驗    148
    5.35 BIOS_TASK實驗    151
7．參考資料    153
附1： STUDY-XDSPP并口仿真器產品說明    154
附2： STUDY-USB2.0增強版仿真器產品說明    156
附3：開發板之家產品列表    158

1.6 裝箱清單

1、 Easy5509開發板1塊；

2、＋5V直流穩壓電源1個；

3、 USB高級屏蔽連線1條；

4、串口直連線1條（一頭針一頭孔）；

5、用戶光盤一張；

6、 DSP超值學習資料光盤一張（DVD）－點擊查看光盤內容；

7、保修卡；

8、產品清單；

1.7 其他可選配件

9、 1602字符液晶： 20元；

10、 12864中文圖形液晶：85元；

11、 Altera CPLD下載線：30元；
